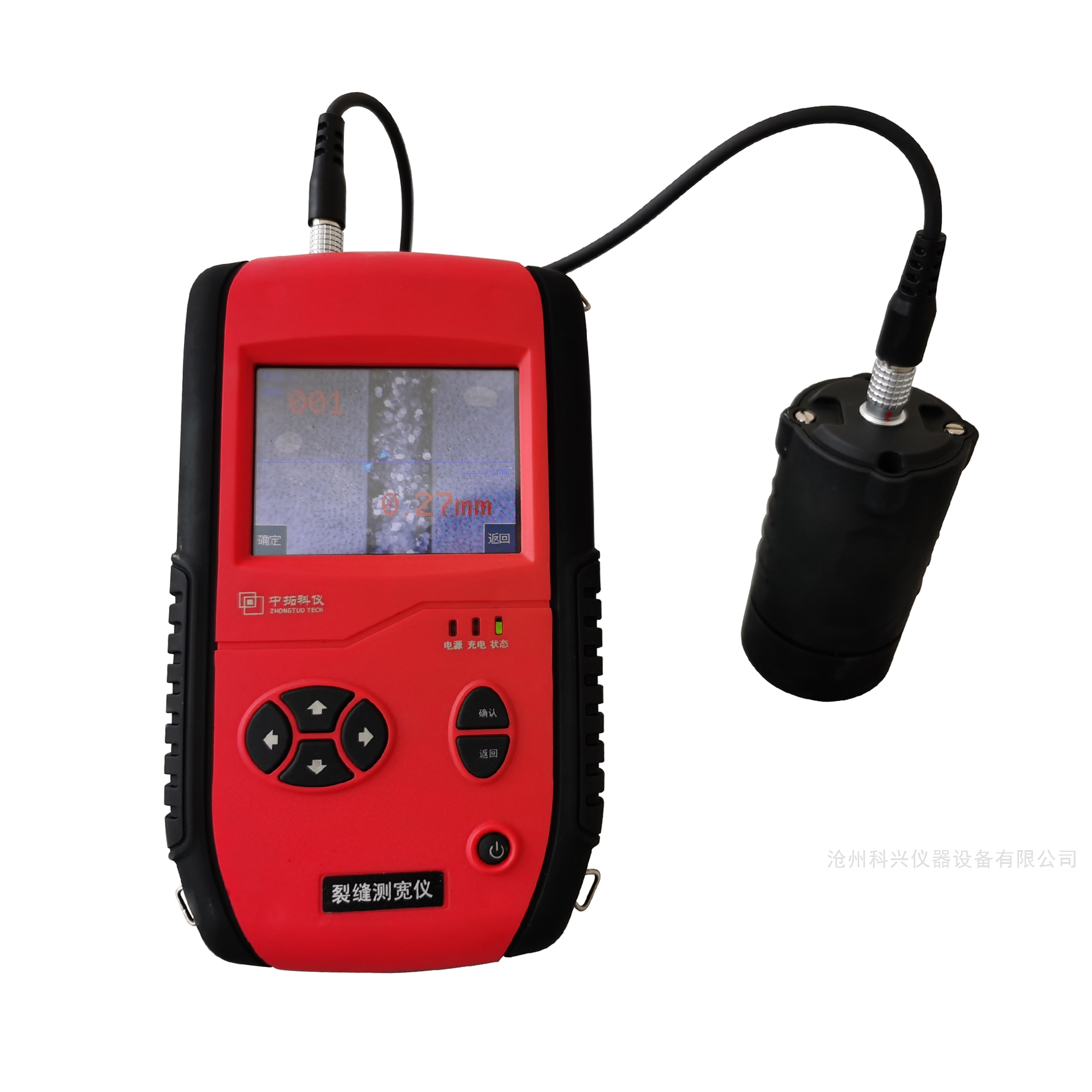

ZT501型混凝土裂縫測寬儀結構詳解

充電電源

主機的充電裝置，使用 AC 220V∽DC 12V 的交直流電源模塊。

探頭

探頭，縫寬測試中縫寬圖像通過探頭采集并傳輸?shù)街鳈C(jī)。

探頭各部分含義如下表所示：

探頭數據線

縫寬圖像采集時連接主機和探頭，兩個插頭中較大一端連接探頭，較小的一端連接主機。插頭的插接方式是對正插頭的紅點和插座的紅點，插頭的插拔方式是手握插頭的根部紅點區插入和拔出。

探頭固定卡環

監測工作中在現場固定探頭的輔助裝置，操作中也可以根據現場情況自行處理探頭的固定方式而不必使用本卡環。

探頭延長桿

在測量手無法觸及的高處或遠處裂縫時可在探頭上安裝此延長桿作為輔助。

樣片

用戶檢驗儀器測試精度的標定片，使用方式是將樣片置于白紙上， 探頭壓在樣片上方對準各個寬度的黑色條形區域，注意探頭標志線對正黑色條形區域的兩個露出端，用主機進行縫寬檢測，檢查判讀的縫寬值與樣片上標出數值的差距是否超出儀器的測量精度范圍。
